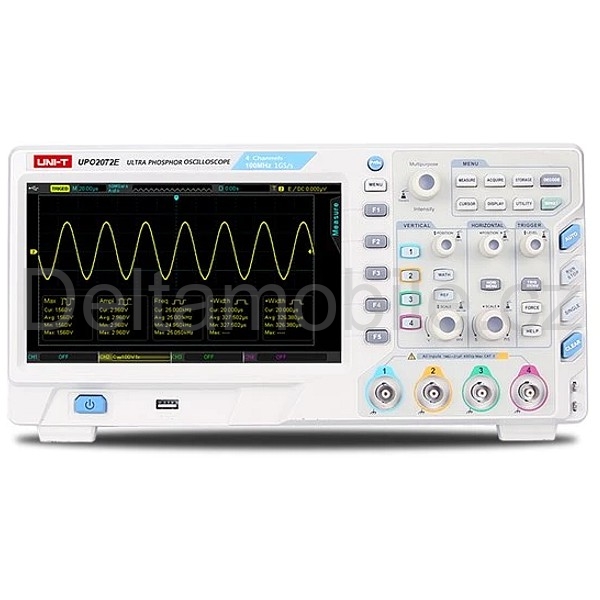

Osciloskop Uni-T UPO2072E

Osciloskop UPO2072E je stolní digitální dvoukanálový osciloskop s technologií Ultra Phosphor ze série UPO2000E. Osciloskop je vybaven vzorkováním 1 GS/s v reálném čase a rychlostí snímání vln až 80000 wmfs/s. To je bohatě dostačující pro šířku pásma, která je 70 MHz (na rozdíl od vyšších verzí UPO2104E, UPO2102E, které jsou až do 100 MHz). Osciloskop umožňuje nepřetržité hardwarové zaznamenávání až 65000 průběhů vlnění s max. hloubku uložení 56Mpts na kanál a automatické měření 34 parametrů signálu.
Je to multifunkční, vysoce výkonný osciloskop, který je snadno ovladatelný s velmi dobrými technickými specifikacemi. Je vybaven displejem 800 x 480 pixelů. Podporuje USB úložiště a komunikaci s PC pomocí funkce Plug and play USB. Oproti dřívější verzi UPO2072CS se liší novým softverovým vybavením (firmware).
Řada UPO2000E je zaměřena na uspokojeni nejrozsáhlejších trhů používajících osciloskopy, jako jsou komunikace, polovodiče, počítače, letectví, přistrojová technika, průmyslová elektronika, spotřební elektronika, automobilová elektronika, údržba zařízeni v terénu, výzkum a vývoj, vzděláváni atd.


Parametry produktu :

- šířka pásma: 70MHz
- počet kanálů: 2
- vzorkování v reálném čase: 1GS/s (jeden kanál), 500MS/s (dva kanály)
- max. hloubka paměti: až 56Mpts (na kanál)
- počet průběhů za sekundu: až 80 000 wfms/s
- rozsah časové základny: 5ns/div-50s/div
- vstupní vazba: (1MΩ±2%)//(21pF±3pF)
- verikální osa: 1mV/div - 20V/div (1MΩ)
- náběžná hrana (typicky): ≤5ns
- přesnost DC zesílení: ±3%
- počet uložených průběhů: 65000
- spouštění: Hrana, Okno, Runt, Time Out, Nth Edge, Delay, Duration, Setup/Hold, Pulse Width, Slope, Video, Pattern
- dekódování sběrnic: RS232/UART, I2C, SPI
- matematické operace s průběhy: A+B, A-B, AxB, A/B, FFT, Logic operation, Editable Advanced, Filter
- automatické měření: Max, Min, High, Low, Middle, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, OverShoot, PreShoot, Period, Freq, Rise, Fall, +Width, -Width, +Duty, -Duty, RiseDelay, FallDelay, Phase, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF
- počet měření: 5 souběžných měření
- statistiky: průměr, Max, Min, standartní odchylka, počet měření
- frekvenční čítač: hardwarový 6 bitů
- standartní rozhraní: USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail)


Technické parametry :

- doporučený interval kalibrace: 1 x ročně
- třída certifikace: CAT I 300 Vrms, CATII 100 Vrms, přechodové přepěti 1000 Vpk
- napájení: 100V až 240V AC, 45 až 440Hz
- displej: 8 palců, TFT LCD, 800x480 pixelů
- hmotnost: 3,5kg
- rozměry (š x v x h): 336 x 164 x 108mm


Obsah balení :

- sonda do 100MHz (s přepínatelným děličem 1x,10x): 2 ks
- oddělitelný třížilový napájecí kabel: 1 ks
- kabel USB (UT-D06): 1 ks
- uživatelský manuál: 1 ks
