Lineární laboratorní zdroj zdvojený YIHUA 3005D-II se zobrazením příkonu

Lineární laboratorní zdroj Yihua 3005D-II DC

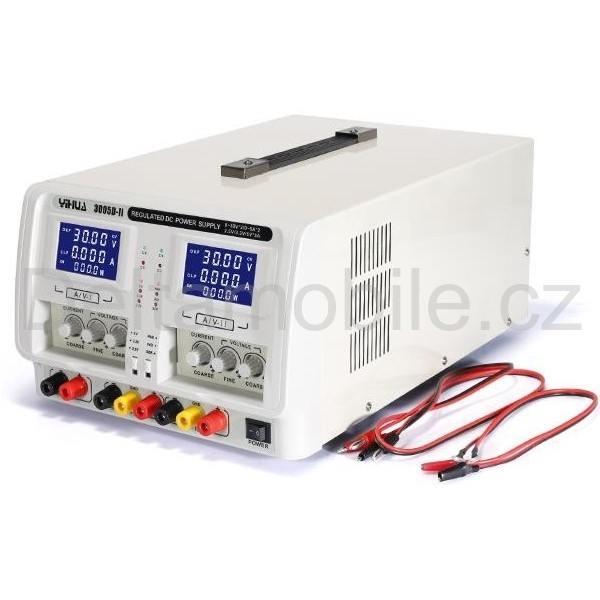

Lineární laboratorní zdroj s ukazatelem aktuálního příkonu zátěže ve Wattech zvlášť pro každý kanál. Třetí nezávislý napájecí kanál nabízí volitelné stabilizované napětí 2,5V, 3,3V nebo 5V s maximálním proudem 3A. V režimech spřažení zdrojů – jak paralelním tak sériovém, jsou nastavovací potenciometry na levé části deaktivovány a o řízení přístroje se stará pravá "master" část. Tím je zajištěn dokonalý souběh regulovaného napětí v režimu symetrického napájecího zdroje.

Přesný lineární regulovaný zdroj se čtyřmístnými digitálními měřidly, nastavením napětí po 10mV a proudu po 1mA. Stabilizuje 2x0–30V/2x5A. Oba zdroje jsou ovládány zcela nezávisle a stejně nezávislé–tedy galvanicky oddělené jsou i jejich výstupy. Pro sériové nebo paralelní spojování výstupů je uvnitř zdroje skupina relé, ovládaných přepínačem pro nastavení režimu zdroje:: paralelní (0–30V/10A), sériové (0–60V/5A) nebo symetrické napájení ±(0–30)V/5A.

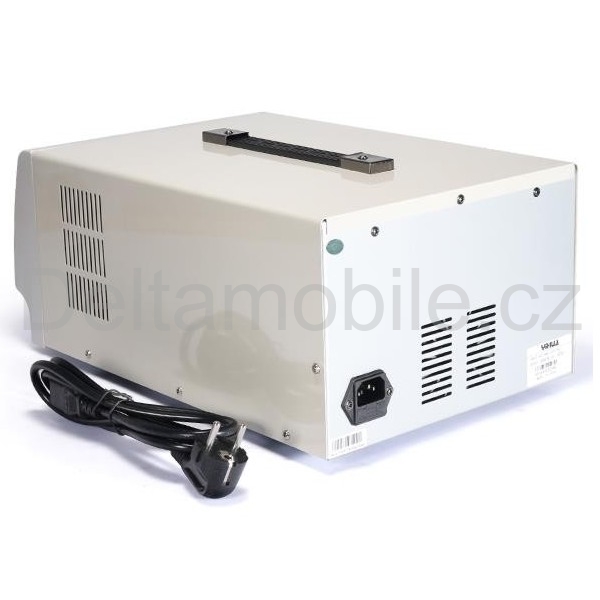

Zdroj umí pracovat v režimech CV i CC; aktuální stav je indikován rozsvícením LED. Zdroj je vybaven ochranou proti zkratu a ochranou OVP (Over Voltage Protection). Chlazení výkonových stabilizačních prvků zajišťuje ventilátor s výduchem na zadní straně přístroje. Pro přesné a pohodlné nastavení napětí jsou oba kanály zdroje osazeny dvěma potenciometry - pro hrubou a jemnou volbu napětí.

K použiti:

• výzkumné ústavy
• opravy elektroniky
• průmyslové ústavy
• laboratorní zařízení
• elektronický průmysl
• vzdělání

Specifikace:

Pro kanal I i II

• Rozsah napětí: 0-30 V
• Rozsah íntenzity: 0-5 A
• Vliv změn: CV<= span="">0.01%+1mV CC<= span="">0.2%+1mA
• Vliv zatížení: CV<= span="">0.01%+5mV (I<= span="">3A) CC<= span="">0.2%+5mA(I<= span="">3A)CV3A) CC<= span="">0.2%+10mA(I>3A)
• Zvlnění a šum (5Hz-1MHz)CV<= span="">0.5mVrms (I?3A) CC<= span="">3mArms (I<= span="">3A)CV3A) CC<= span="">5mArms(I>3A)
• Napětova přesnost: +/- 0.5%rdg+2
• Rozlišení displeje: +/- 0.5%rdg+2

Pro kanal III

• Jmenovité výstupní napětí : 2.5V/3.3V/5V+/-0.1
• Jmenovitý výstupní proud : 3A
• Vliv změn: <=1mv strong="">
• Vliv zatížení: <=10mv strong="">
• Zvlnění a šum (5Hz-1MHz): <=1mvrms strong="">

Výstupní napětí
Výstupní napětí - 1. kanál 0÷30 V
Výstupní napětí - 2. kanál 0÷30 V
Výstupní napětí - 3. kanál 2,5/3,3/5 V

Výstupní proud
Výstupní proud - 1. kanál 0÷5 A
Výstupní proud - 2. kanál 0÷5 A
Výstupní proud - 3. kanál 3 A

Výstupní parametry
Výkon 315 W
Konstantní proud Ano
Konstantní napětí Ano
Odchylka regulace napětí 0,5 %
Odchylka regulace proudu 0,5 %
Maximální zvlnění 1 mV
Ochrany OVP, OTP

Technické údaje
Typ zdroje Lineární
Řízení zdroje Digitální
Programovatelný Ne
Typ displeje LCD

Ostatní parametry
Vstupní napětí (AC) 230 VAC
Odběr (230 VAC) Neuvedeno
Chlazení Aktivní
Provozní teplota -10-40 °C
Rozměry 255x175x395 mm
Hmotnost 11,1 kg
